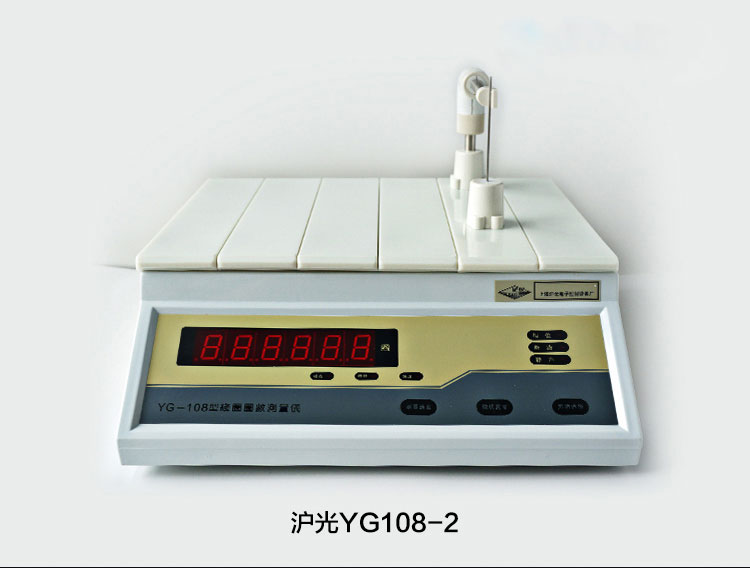

滬光YG108線圈圈數測量?jī)x電機繞組檢測變壓器繼電器線圈測試儀器
YG108系列儀器用于測量各種類型線圈圈數，例如發電機繞組、變壓 器線圈、繼電器線圈、電視機高低壓包繞組、汽車點火器等各種類型線 圈，測量精度高。不同線圈的形狀、大小對儀器測量精度的影響較小。
從0～6萬圈無須量程變換均可精確測量，從而提高使用方便性和增 加儀器壽命。

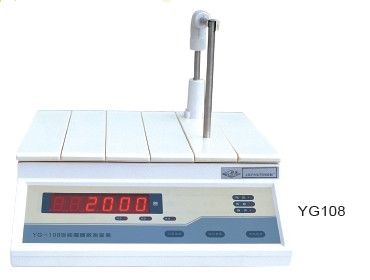

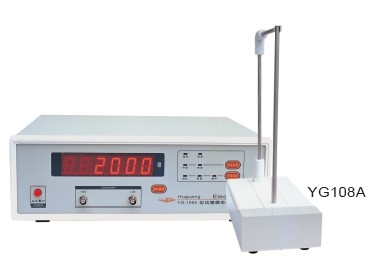

YG108型、YG108A型線圈圈數測量?jī)x - 性能特點
微處理器控制全部功能數學化
操作簡單、無需量程轉換自動顯示被測圈數
高達0.2%的精確度
5位直讀式數字顯示
良好的性價比
廣泛的適用性
測量傳感器的尺寸，可根據用戶需求進行定制
| 儀器型號 |
YG108-10 |
YG108-6 |
YG108-4 |
YG108-X |
| 被測線圈內徑 |
內徑>10mm |
內徑>6mm |
內徑>4mm |
特殊尺寸：
●￠內<4mm、H>110mm
●特殊尺寸精度與范圍需與用戶商議而定
●線圈高度>110mm、￠外>120mm采用分離式 |
| 被測線圈外徑 |
￠<120mm |
| 被測線圈高度 |
H<110mm |
| |
|
|
|
| 測試傳感器規格 |
￠10 |
￠6 |
￠4 |
| 被測線圈圈數范圍 |
0～60000圈 |
| 圈數測量精確度 |
0～300圈±0圈、300～500圈±1圈、500～20000圈±0.2%、20000～60000圈±0.5%、 |
| 測量速度 |
快速3次/秒、慢速1.2次/秒 |
| 重量 |
約10KG |
| 外形尺寸 |
370×220×110（mm） |
