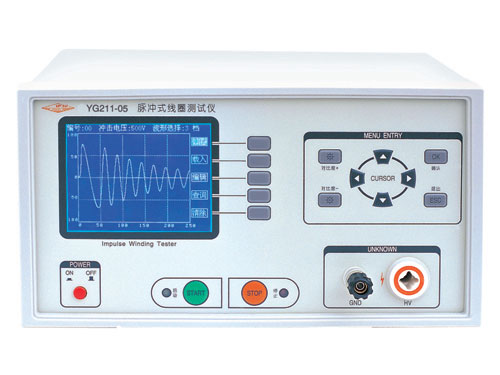

YG211B-01/03/05型脈沖式線圈測試儀
四種波形比較方法快速判斷線圈品質
● LCD液晶模塊顯示，人性化操作界面，簡單易學
● 比較結果直接顯示，并有多種聲響報警方式可選擇
● 體積小，重量輕
● 快速判斷線圈絕緣性能，速度達6次/秒
● 低電感量脈沖測試，小至10uH
● 40MHz采樣頻率
采用先進的數字信號處理技術，超強抗干擾能力
同時顯示設定電壓（V）與峰值電壓(Vp)或(Vtp)
LCD液晶模塊顯示，人性化操作界面，簡單易學
比較結果直接顯示，并有多種聲響報警方式可選擇
快速判斷線圈絕緣性能，速度達6次/秒
40MHz采樣頻率
波前時間快達0.2uS
采用閘流管控制的高壓開關器件，有很小的前沿時間，主要適用于 電機行業
電容容量可選
| 技術參數 |
Specications |
| 儀器型號 |
YG211B-05 |
YG211B-10 |
| 脈沖 峰值電 壓 范圍 |
0～5000V 100V/STEP |
0～10000V 200V/STEP |
| 峰值電壓準確度 |
±5 % |
| 波前時間 |
0 . 2 u S |
| 脈沖電容量 |
0.01uF～0.1uF（可選） |
| 波形顯示方式 |
5"LCD |
| 比較方式 |
面積比較、面積差比較、電暈放電、相位差比較 |
| 電壓控制方式 |
手控/腳控 |
| 測試速度 |
6 次/ m i n |
| 測試精度 |
＜5%（1KV-5KV） |
＜5%（1KV-10KV） |
| 工作電源 |
220V±10% 50Hz |
| 重量 |
15kg |
| 體積 |
380×460×195（mm） |
